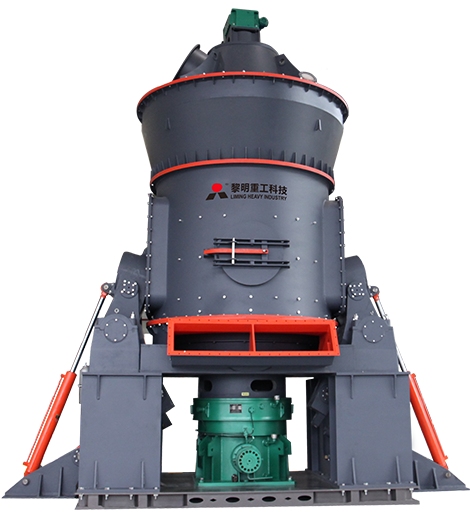

立式磨煤机

原煤从原煤堆场通过格子筛网过筛后落到大倾角皮带输送机或提升机上，经电磁除铁器除铁后，皮带输送机或提升机把原煤送入原煤仓进行储存。 待制粉系统均已启动后，打开原煤仓底部棒阀，启动密封计量胶带给煤机，原煤进入立式磨煤机进行烘干、粉磨。 由热风炉出来的热风或废气，在系统风机的抽引下，进入立式磨煤机，与磨内被粉磨的原煤进行充分热交换后，带起煤粉在分离器处进行分选，细度不合格的粗煤粉重新落到磨盘上进行粉磨，合格的煤粉随气流进入防爆气箱脉冲收尘器被收集下来，经过分格轮卸入煤粉仓。 原煤中的杂物，如部分煤矸石、金属块等，通过风环、吐渣口排除磨外。 整个工艺中，设置有CO-O2在线分析系统，当加工挥发分较高的煤时，可设置氮气保护及CO2自动灭火系统等防护措施。
